Lieu d'origine:
Original
Nom de marque:

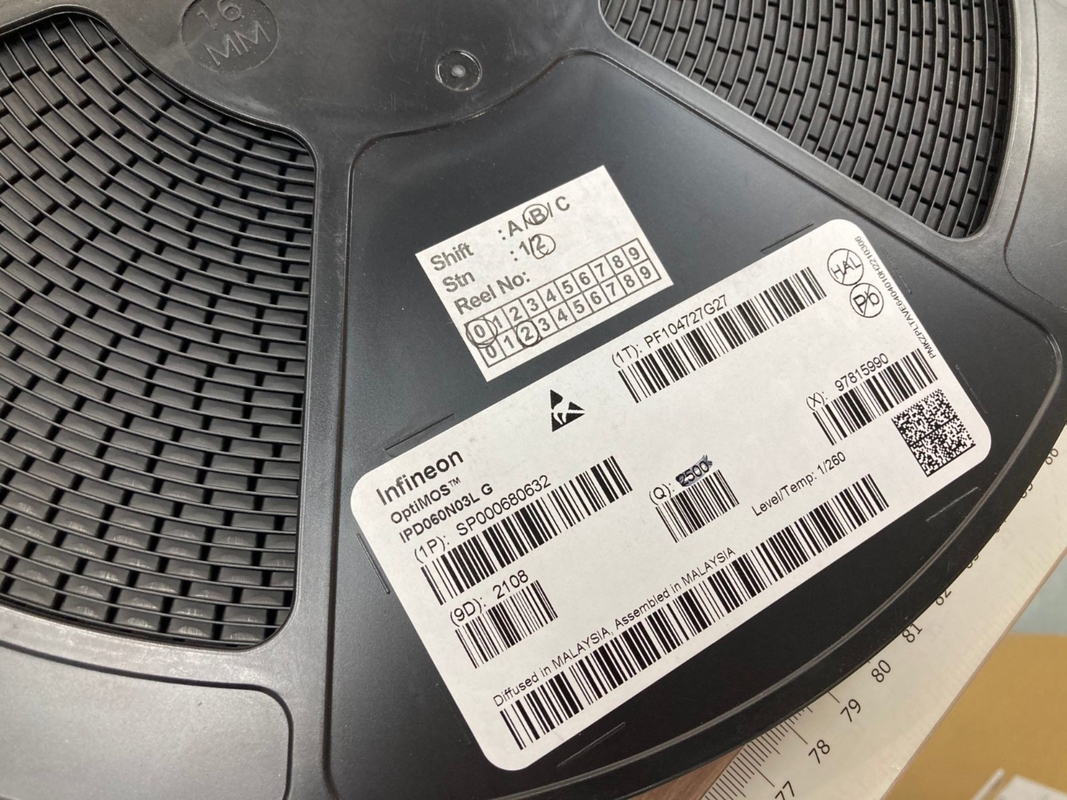

INFINEON
Numéro de modèle:
IPD060N03LG
contactez-nous
Vidéo
Application :
Circuit de protection de batterie
Convertisseur de DC-DC
commande de moteur
Conclusion :
Basse résistance de conduction
Stabilité et fiabilité à hautes températures
Bas courant tranquille en mode linéaire
Équipé de l'anti protection inverse de polarité
Paramètres :
Résistance de conduction : 6 m Ω (maximum)
Courant statique de fuite : 10 μ A (valeur maximale)
Courant statique de fuite : 100 μ A (valeur maximale)
Tension de seuil : 2.5V
Puissance maximum de dissipation : 180W
La température fonctionnante : -55 ℃ ℃~175
Emballage :

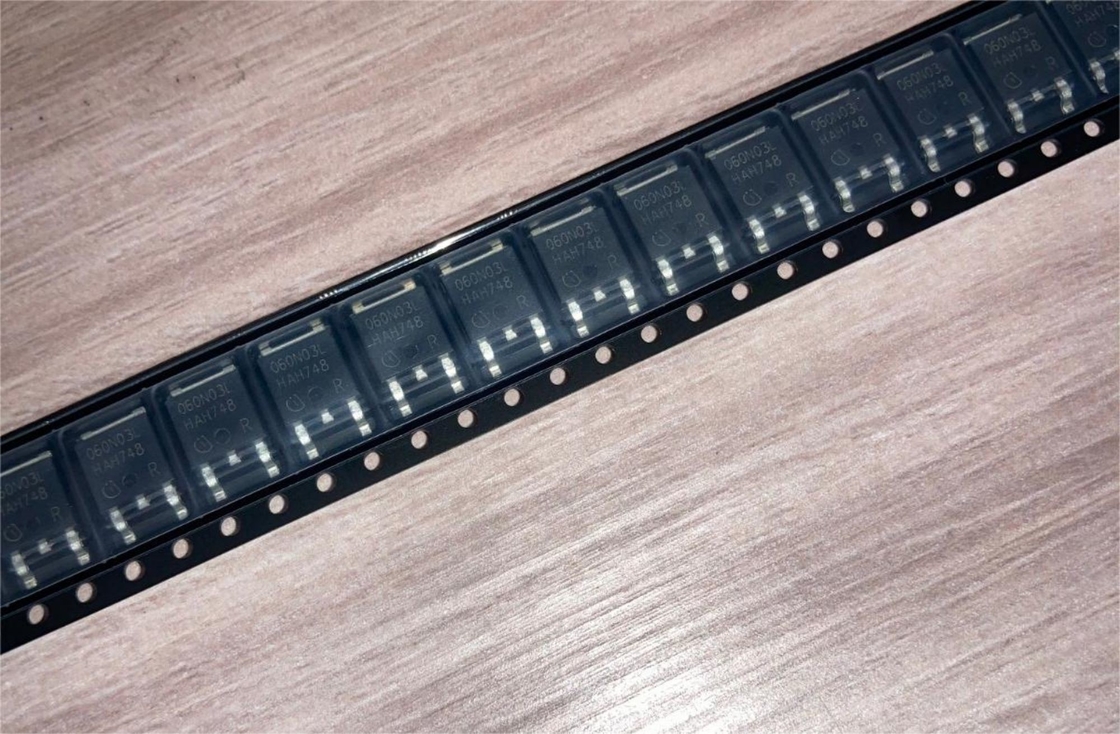

Emballage de D2PAK (TO-252)
| Spécifications techniques de produit | |
| UE RoHS | Conforme avec l'exemption |
| ECCN (US) | EAR99 |
| Statut de partie | Non confirmé |
| SVHC | Oui |
| SVHC dépasse le seuil | Oui |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Catégorie de produit | Transistor MOSFET de puissance |
| Configuration | Simple |
| Technologie transformatrice | OptiMOS |
| Mode de la Manche | Amélioration |
| Type de la Manche | N |
| Nombre d'éléments par puce | 1 |
| Tension maximum de source de drain (v) | 30 |
| Tension de source de porte maximum (v) | ±20 |
| Drain continu maximum (a) actuel | 50 |
| Résistance maximum de source de drain (mOhm) | 6@10V |
| Charge typique @ Vgs (OR) de porte | 10.8@4.5V|22@10V |
| Charge typique @ 10V (OR) de porte | 22 |
| Capacité typique @ Vds (PF) d'entrée | 1700@15V |
| Dissipation de puissance maximum (mW) | 56000 |
| Temps typique d'automne (NS) | 3 |
| Temps de montée typique (NS) | 3 |
| Temps de retard d'arrêt typique (NS) | 20 |
| Temps de retard d'ouverture typique (NS) | 5 |
| Température de fonctionnement minimum (°C) | -55 |
| Température de fonctionnement maximum (°C) | 175 |

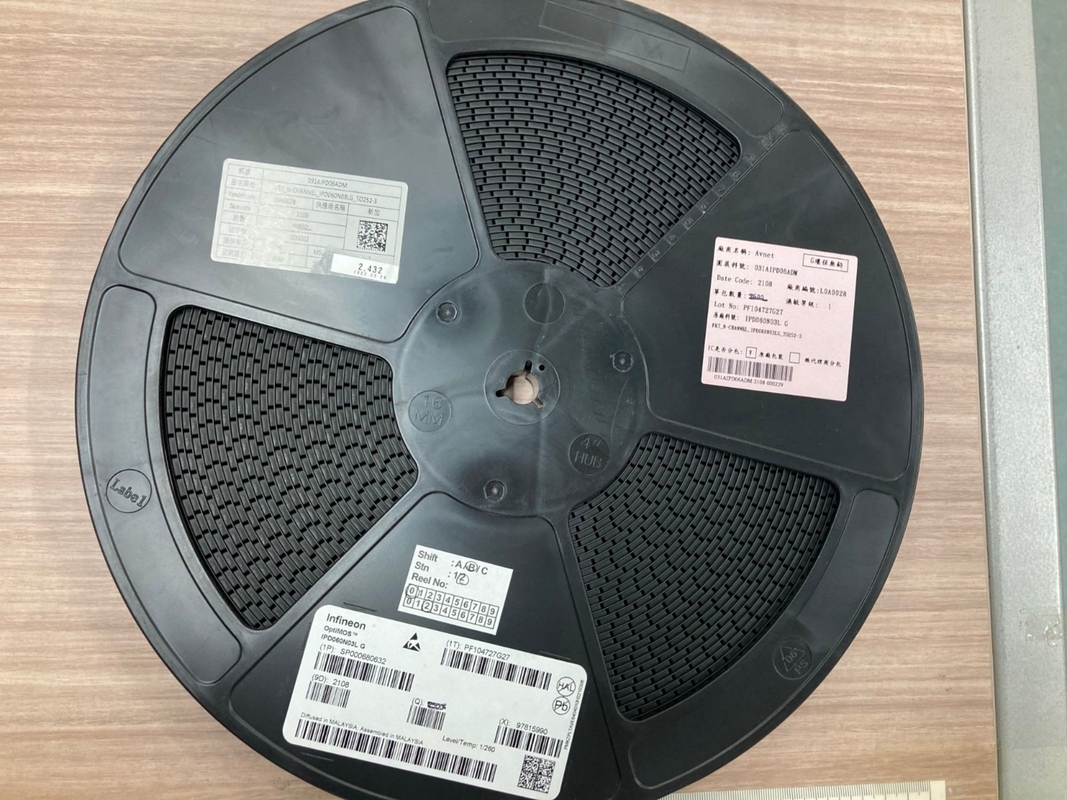

| Emballage | Bande et bobine |
| Support | Bâti extérieur |
| Taille de paquet | 2,3 |
| Largeur de paquet | 6,22 |
| Longueur de paquet | 6,5 |
| La carte PCB a changé | 2 |
| Étiquette | Étiquette |
| Nom de forfait standard | TO-252 |
| Paquet de fournisseur | DPAK |
| Pin Count | 3 |
| Étiquette | Étiquette |
| Nom de forfait standard | TO-252 |
| Paquet de fournisseur | DPAK |
| Pin Count | 3 |
| Paquet de fournisseur | DPAK |
| Pin Count | 3 |
| Forme d'avance | Mouette-aile |
