Lieu d'origine:
original
Nom de marque:
TI
Numéro de modèle:
DAC7714UB
contactez-nous
Vidéo

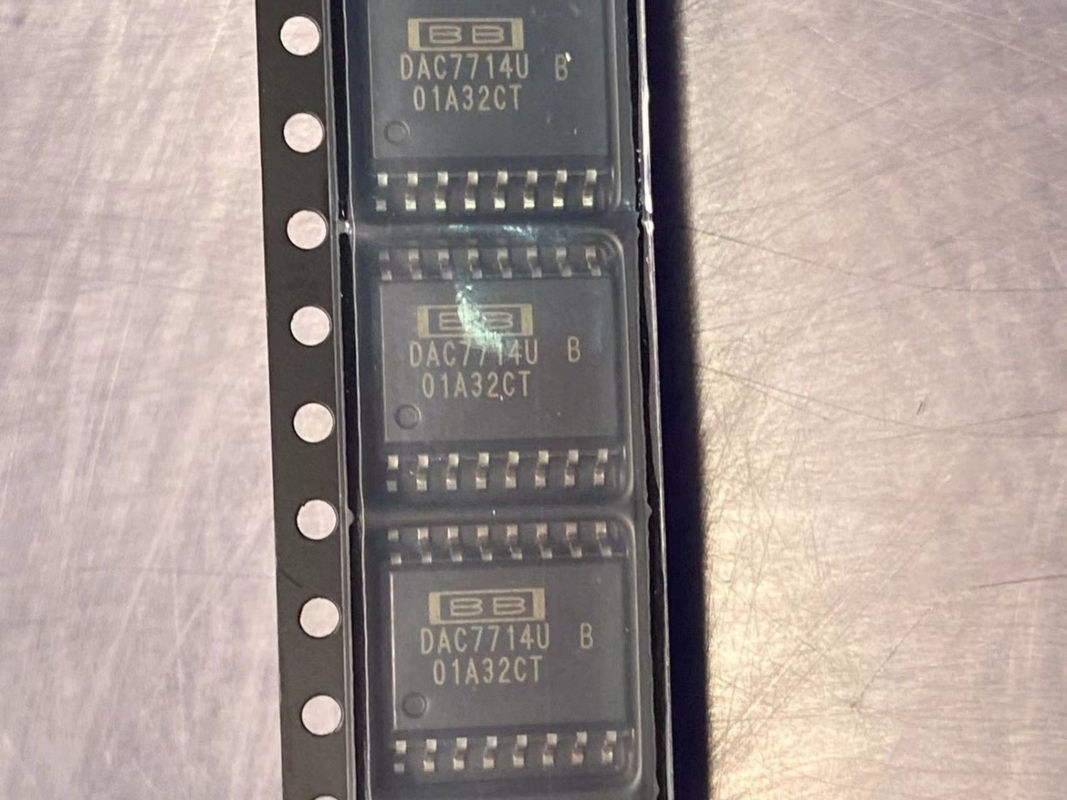

Convertisseur de DAC7714UB DAC, vous pouvez facilement traduire un courant numérique des impulsions en signal analogue variable. Ce dispositif est basé sur l'architecture de R-2R. Il a un résultat de tension. L'interface numérique de ce dispositif est périodique. Ce DAC a une résolution de 12bit. Sa double tension d'alimentation typique est ±15 V, avec un minimum de ±14.25 V et maximum de ±15.75 V. Ce DAC a une température ambiante du °C -40 à 85 °C. Ce dispositif vient dans l'emballage de tube. Ce dispositif emploie un ou deux alimentations d'énergie.
| UE RoHS | Conforme |
| ECCN (US) | EAR99 |
| Statut de partie | Actif |
| HTS | 8542.39.00.01 |
| SVHC | Oui |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Type de convertisseur | Usage universel |
| Architecture | R-2R |
| Résolution | 12bit |
| Taux de conversion | 89ksps |
| Nombre de DAC Channels | 4 |
| Nombre de sorties par puce | 4 |
| Temps de stabilisation maximum (US) | 10 |
| Type d'interface de Digital | Publication périodique |
| Type de sortie | Tension |
| Polarité de sortie | Unipolaire|Bipolaire |
| Référence de tension | Externe |
| Tension d'alimentation simple minimum (v) | 14,25 |
| Double tension d'alimentation maximum (v) | ±15.75 |
| Type d'alimentation d'énergie | Simple|Double |
| Dissipation de puissance maximum (mW) | 250 |
| Erreur intégrale de non-linéarité | ±1LSB |
| Erreur complète | ±2LSB |
| Température de fonctionnement minimum (°C) | -40 |
| Température de fonctionnement maximum (°C) | 85 |
| Emballage | Tube |
| Support | Bâti extérieur |
| Taille de paquet | 2,35 (maximum) |
| Largeur de paquet | 7,6 (maximum) |
| Longueur de paquet | 10,5 (maximum) |
| La carte PCB a changé | 16 |
| Nom de forfait standard | AINSI |
| Paquet de fournisseur | SOIC |
| Pin Count | 16 |
| Forme d'avance | Mouette-aile |
