Lieu d'origine:
original
Nom de marque:
TI
Numéro de modèle:

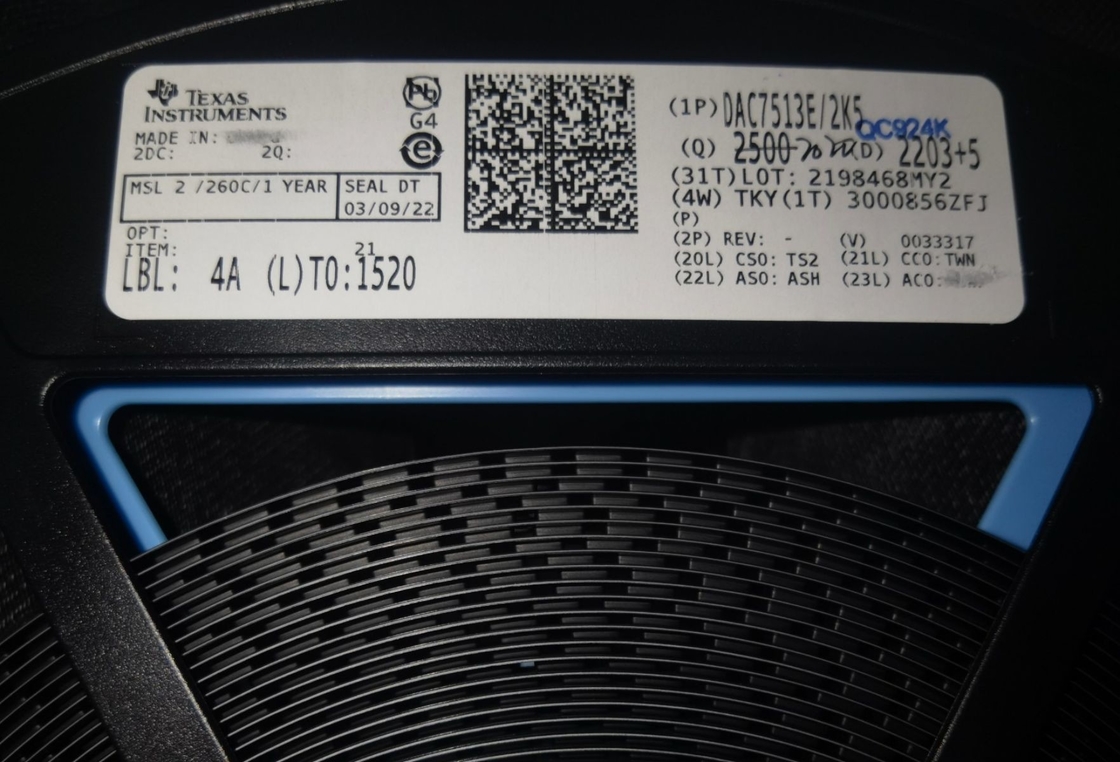

DAC7513E
contactez-nous
Vidéo
Application :
DAC7513E est un convertisseur numérique-analogique mordu par 12 de précision (DAC) très utilisé dans le contrôle industriel, l'instrumentation, le contrôle d'automation et d'autres domaines. Il peut convertir les signaux numériques en signaux analogues et les produire aux circuits externes ou aux dispositifs, réalisant la conversion entre les signaux analogues numériques et.
Conclusion :
Le DAC7513E a les avantages de la consommation de puissance faible de haute résolution, à grande vitesse, et d'à faible bruit, et peut fournir les signaux précis et stables de sortie analogique, appropriés pour des applications très demandées. En même temps, il a également des fonctions telles que l'interface de SPI, le régulateur de puissance, et la tension interne de référence, le rendant commode pour que les utilisateurs emploient.
Paramètres :
Résolution : 12 bits
Tension d'alimentation électrique : 2.7V-5.5V
Gamme de tension de sortie : 0V-5V
Impédance de sortie : 0,5 Ω (valeur typique)
Courant de sortie : ± 5mA (valeur typique)
Température ambiante fonctionnante : -40 ℃ - ℃ +125
Forme de empaquetage : VSSOP8
| UE RoHS | Conforme |
| ECCN (US) | EAR99 |
| Statut de partie | Actif |
| HTS | 8542.39.00.01 |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Type de convertisseur | Usage universel |
| Architecture | Résistance-ficelle |
| Résolution | 12bit |
| Taux de conversion | 95ksps |
| Nombre de DAC Channels | 1 |
| Nombre de sorties par puce | 1 |
| Temps de stabilisation maximum (US) | 10 |
| Type d'interface de Digital | Publication périodique (à 3 fils, SPI, QSPI, Microwire) |
| Type de sortie | Tension |
| Polarité de sortie | Unipolaire |
| Référence de tension | Externe |
| Tension d'alimentation simple minimum (v) | 2,7 |
| Type d'alimentation d'énergie | Simple |
| Erreur intégrale de non-linéarité | ±8LSB |
| Erreur complète | -1.25%FSR |
| Température de fonctionnement minimum (°C) | -40 |
| Température de fonctionnement maximum (°C) | 105 |
| Emballage | Bande et bobine |
| Support | Bâti extérieur |
| Taille de paquet | 0,95 (maximum) |
| Largeur de paquet | 3,1 (maximum) |
| Longueur de paquet | 3,1 (maximum) |
| La carte PCB a changé | 8 |
| Nom de forfait standard | CONCESSION |
| Paquet de fournisseur | VSSOP |
| Pin Count | 8 |
| Forme d'avance | Mouette-aile |
