LMV722MMX est un double amplificateur opérationnel avec les paramètres suivants :
Gamme de tension d'alimentation électrique : 2.7V à 5.5V
Gain d'amplificateur normalement ouvert : 40dB à 80dB
Courant de sortie maximum : 20mA
Résistance d'entrée normalement ouverte : 100k Ω
Gamme de température de fonctionnement : -40 ° C à 125 C de °
Ce dispositif convient aux applications telles que l'amplification audio, les capteurs, et la transmission de signal. Comparé à LMV612MMX, LMV722MMX a une résistance d'entrée plus à gain élevé et inférieure, le rendant approprié aux applications de plus haute précision. Certaines de ces applications et conclusions incluent :
Amplification audio : LMV722MMX convient aux conceptions d'amplificateur audio qui exigent déformation à gain élevé et basse pour améliorer la qualité de représentation et de son des systèmes audios.
Amplification de signal de capteur : Cet amplificateur peut amplifier de petits signaux de capteur pour une détection et une analyse plus faciles. Il peut également être employé pour amplifier la sortie de signal par l'amplificateur.
Transmission de signal : LMV722MMX peut également être employé pour transmettre des signaux d'un circuit à l'autre pour augmenter la force du signal et la qualité. Ceci peut aider à résoudre des problèmes tels que le rapport signal/bruit dans la transmission de signal.

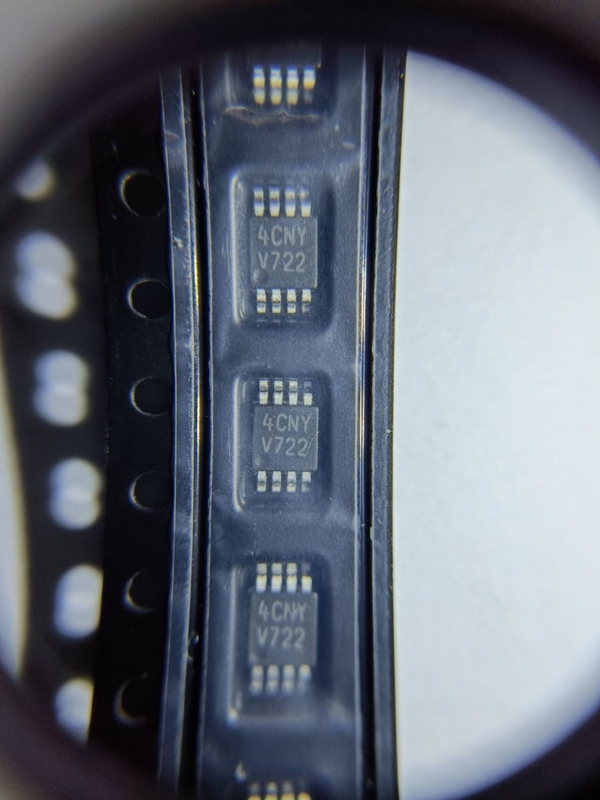

L'emballage de LMV722MMX est VSSOP-8, avec une taille de 3.00mm x de 3.00mm, qui est très appropriée aux applications sur de petites cartes.
| UE RoHS | Non conforme |
| ECCN (US) | EAR99 |
| Statut de partie | Obsolète |
| SVHC | Oui |
| SVHC dépasse le seuil | Oui |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Type | Amplificateur à faible bruit |
| Fabricant Type | Amplificateur à faible bruit |
| Nombre de canaux par puce | 2 |
| Rail à clôturer | Rail pour clôturer la sortie |
| Technologie transformatrice | BiCMOS |
| Type de sortie | CMOS |
| Tension maximum de compensation d'entrée (système mv) | 3@5V |
| Tension d'alimentation simple minimum (v) | 2,2 |
| Tension d'alimentation simple maximum (v) | 5,5 |
| Courant maximum de compensation d'entrée (uA) | 0,025 (type) @5V |
| Courant typique de polarisation d'entrée (uA) | 0.26@5V |
| Courant maximum d'approvisionnement (mA) | 2.4@5V |
| Courant de sortie typique (mA) | 52.6@5V |
| Type d'alimentation d'énergie | Simple |
| Taux de groupe typique (V/us) | 5.25@5V |
| Densité typique de tension de bruit d'entrée (nV/rtHz) | 8.5@5V |
| Gain typique de tension (DB) | 94 |
| Noninverting typique a entré la densité actuelle de bruit (pA/rtHz) | 0.2@5V |
| PSRR minimum (DB) | 70 |
| CMRR minimum (DB) | 70 |
| Gamme minimum de CMRR (DB) | 70 à 71 |
| Produit typique de largeur de bande de gain (mégahertz) | 10 |
| Appui arrêté | Non |
| Température de fonctionnement minimum (°C) | -40 |
| Température de fonctionnement maximum (°C) | 85 |
| Catégorie de la température de fournisseur | Industriel |
| Emballage | Bande et bobine |
| Support | Bâti extérieur |
| Taille de paquet | 0,95 (maximum) |
| Largeur de paquet | 3,1 (maximum) |
| Longueur de paquet | 3,1 (maximum) |
| La carte PCB a changé | 8 |
| Nom de forfait standard | CONCESSION |
| Paquet de fournisseur | VSSOP |
| Pin Count | 8 |
| Forme d'avance | Mouette-aile |
