Lieu d'origine:
original
Nom de marque:
TI
Numéro de modèle:
LMV358IDR
contactez-nous
Vidéo

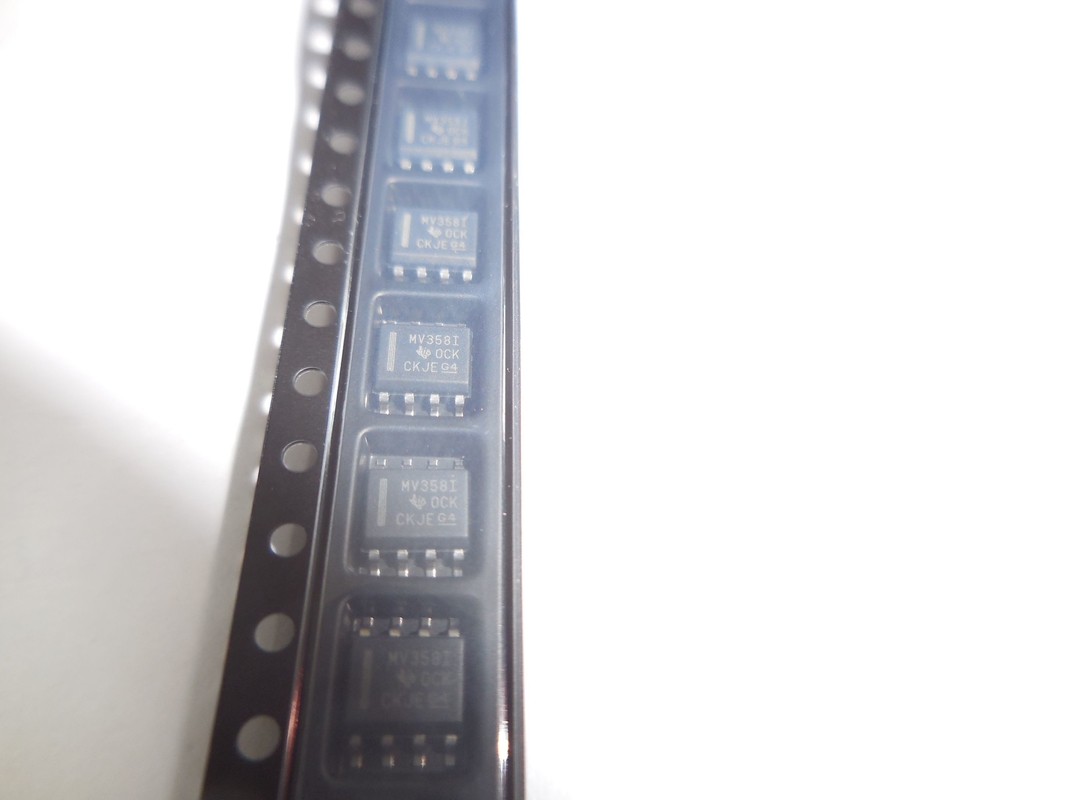

LMV358IDR est un circuit intégré à canal double et de basse tension de l'amplificateur opérationnel (op-ampère) (IC) construit par Texas Instruments. Il est conçu pour fonctionner avec une tension d'alimentation simple, fournissant à l'oscillation d'entrée et sortie de rail-à-rail une basse tension de compensation d'entrée.
Applications :
Amplificateurs audio et préamplificateurs.
Amplificateurs de capteur.
Circuits de traitement de signal.
Filtres actifs.
oscillateurs contrôlés par la tension.
Caractéristiques :
Doubles op-ampères indépendants dans un paquet simple.
Grand choix de tension d'entrée : 2.7V à 5.5V.
oscillation d'entrée et sortie de Rail-à-rail.
Consommation de puissance faible : 0,5 mA par canal.
Rapport de rejet élevé de commun-mode (CMRR) : DB 70.
Basse tension de compensation d'entrée : 1 système mv.
écurie d'Unité-gain.
Protection d'ESD : 2 kilovolts (modèle de corps humain).
Paramètres :
Gamme de tension d'entrée : 2.7V à 5.5V.
Gamme de tension de sortie : 0V à VCC.
Gamme de température de fonctionnement : -40°C à 125°C.
Produit de largeur de bande de gain : 1 mégahertz.
Taux de groupe : 0,5 V/μs.
Tension de compensation d'entrée : 1 système mv.
L'entrée a compensé actuel : Na 10.
Emballage : SOIC-8.
| UE RoHS | Conforme |
| ECCN (US) | EAR99 |
| Statut de partie | Actif |
| HTS | 8542.33.00.01 |
| SVHC | Oui |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Type | Amplificateur de basse tension |
| Fabricant Type | Amplificateur de basse tension |
| Nombre de canaux par puce | 2 |
| Rail à clôturer | Rail pour clôturer la sortie |
| Type de sortie | CMOS |
| Tension maximum de compensation d'entrée (système mv) | 7@5V |
| Tension d'alimentation simple minimum (v) | 2,7 |
| Tension d'alimentation simple maximum (v) | 5,5 |
| Courant maximum de compensation d'entrée (uA) | 0.05@5V |
| Courant typique de polarisation d'entrée (uA) | 0.015@5V |
| Courant maximum de polarisation d'entrée (uA) | 0.25@5V |
| Courant maximum d'approvisionnement (mA) | 0.44@5V |
| Courant de sortie typique (mA) | 60 |
| Type d'alimentation d'énergie | Simple |
| Taux de groupe typique (V/us) | 1@5V |
| Densité typique de tension de bruit d'entrée (nV/rtHz) | 39@5V |
| Gain typique de tension (DB) | 100 |
| Noninverting typique a entré la densité actuelle de bruit (pA/rtHz) | 0.21@5V |
| CMRR minimum (DB) | 50 |
| Gamme minimum de CMRR (DB) | 50 à 60 |
| Produit typique de largeur de bande de gain (mégahertz) | 1 |
| Appui arrêté | Non |
| Température de fonctionnement minimum (°C) | -40 |
| Température de fonctionnement maximum (°C) | 125 |
| Emballage | Bande et bobine |
| Support | Bâti extérieur |
| Taille de paquet | 1,5 (maximum) |
| Largeur de paquet | 3,98 (maximum) |
| Longueur de paquet | 5 (maximum) |
| La carte PCB a changé | 8 |
| Nom de forfait standard | AINSI |
| Paquet de fournisseur | SOIC |
| Pin Count | 8 |
| Forme d'avance | Mouette-aile |
