Lieu d'origine:
original
Nom de marque:
TI
Numéro de modèle:
LMV324M
contactez-nous
Vidéo

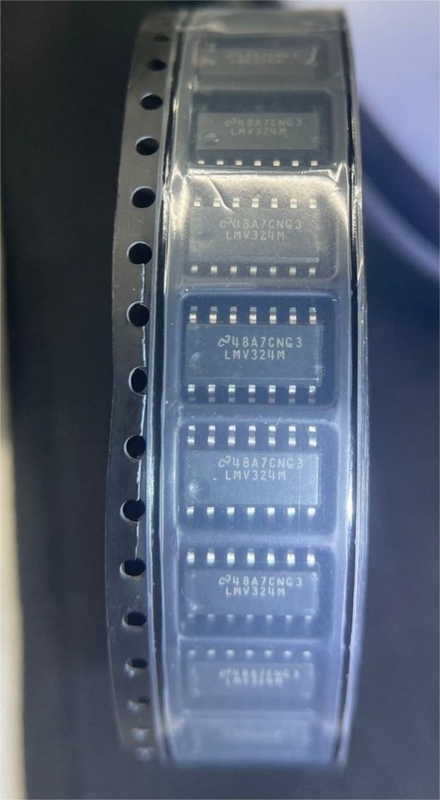

LMV324M est un amplificateur opérationnel différentiel de basse tension avec quatre amplificateurs opérationnels indépendants. Il convient aux systèmes simples d'alimentation d'énergie et peut fonctionner aux tensions de puissance s'étendant de 2.7V à 5.5V. LMV324M a les caractéristiques de la consommation de puissance faible, basse polarisation d'entrée actuelle, à faible bruit, la basse entrée a compensé la tension et le haut produit de Gain-largeur de bande, et est très utilisée dans la gestion de puissance, l'approvisionnement de puissance de batterie, le traitement de signal, le filtrage, l'amplificateur d'instrument et d'autres domaines.
Paramètres principaux de LMV324M :
Gamme de tension d'alimentation électrique : 2.7V à 5.5V
Température ambiante fonctionnante : -40 ℃ du ℃ to+125
Type d'empaquetage : SOIC, MSOP, TSSOP
Bas courant de polarisation d'entrée : 10nA
Basse tension de compensation d'entrée : 3mV
Haut produit de Gain-largeur de bande : 1MHz
Consommation de puissance faible : 0.65mA/amplifier
Gain de circuit ouvert : 100dB
Gamme de tension d'entrée : -0.3V à Vcc+0.3V
Protection de surcharge : ± 16V
Sortie actuelle : 25mA
Application de LMV324M :
Gestion de puissance
À piles
Traitement de signal
filtrage de vague
Amplificateur d'instrument
mesure de la température
Détection optique
À commande par effleurement
Amplificateur audio
Interface de capteur.
| Spécifications techniques de produit | |
| UE RoHS | 聽 non conforme |
| ECCN (US) | EAR99 |
| Statut de partie | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Oui |
| SVHC dépasse le seuil | Oui |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Type | Amplificateur de basse tension |
| Fabricant Type | Amplificateur de basse tension |
| Nombre de canaux par puce | 4 |
| Rail à clôturer | Rail pour clôturer la sortie |
| Technologie transformatrice | BiCMOS |
| Type de sortie | CMOS |
| Tension maximum de compensation d'entrée (système mv) | 7@5V |
| Tension d'alimentation simple minimum (v) | 2,7 |
| Tension d'alimentation simple maximum (v) | 5,5 |
| Courant maximum de compensation d'entrée (uA) | 0.05@5V |
| Courant typique de polarisation d'entrée (uA) | 0.015@5V |
| Courant maximum de polarisation d'entrée (uA) | 0.25@5V |
| Courant maximum d'approvisionnement (mA) | 0.83@5V |
| Courant de sortie typique (mA) | 60 |
| Type d'alimentation d'énergie | Simple |
| Taux de groupe typique (V/us) | 1@5V |
| Densité typique de tension de bruit d'entrée (nV/rtHz) | 39@5V |
| Gain typique de tension (DB) | 100 |
| Noninverting typique a entré la densité actuelle de bruit (pA/rtHz) | 0.21@5V |
| PSRR minimum (DB) | 50 |
| CMRR minimum (DB) | 50 |
| Gamme minimum de CMRR (DB) | 50 à 60 |
| Produit typique de largeur de bande de gain (mégahertz) | 1 |
| Appui arrêté | Non |
| Température de fonctionnement minimum (°C) | -40 |
| Température de fonctionnement maximum (°C) | 125 |
| Catégorie de la température de fournisseur | Industriel |
| Emballage | Tube |
| Support | Bâti extérieur |
| Taille de paquet | 1,5 (maximum) |
| Largeur de paquet | 4 (maximum) |
| Longueur de paquet | 8,75 (maximum) |
| La carte PCB a changé | 14 |
| Nom de forfait standard | AINSI |
| Paquet de fournisseur | SOIC |
| Pin Count | 14 |
| Forme d'avance | Mouette-aile |
