Lieu d'origine:
original
Nom de marque:
TEXAS INSTRUMENTS
Numéro de modèle:
LMV321M5
contactez-nous
Vidéo

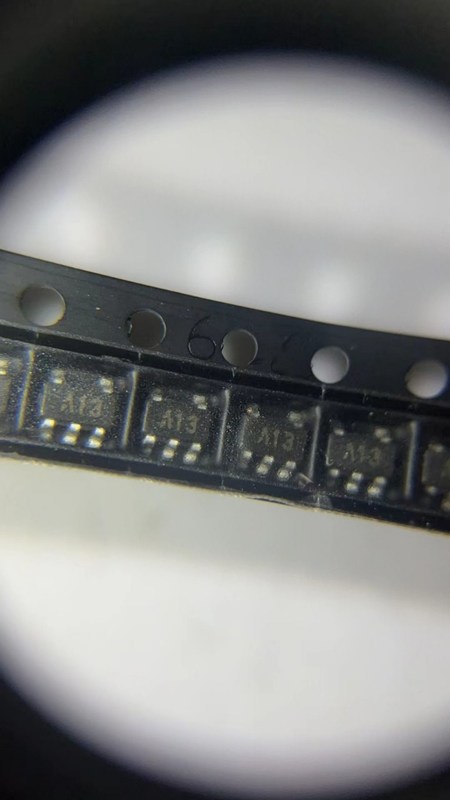

Le LMV321M5 est un amplificateur opérationnel de basse tension à canal unique (op-ampère) conçu pour des applications polyvalentes. Il a une gamme de tension d'entrée et sortie de rail-à-rail, ainsi il signifie qu'il peut accepter les signaux d'entrée qui s'étendent de la terre à la tension d'alimentation et produit les signaux de sortie qui balancent entre la terre et la tension d'alimentation. Le LMV321M5 a une basse polarisation d'entrée actuelle et une basse tension de compensation d'entrée, qui le rend approprié pour l'usage dans les applications qui exigent l'impédance élevée d'entrée et l'amplification précise de signal. Il peut fonctionner avec une tension d'alimentation aussi bas que 2.7V et a un produit de largeur de bande de gain de 1 mégahertz. Le LMV321M5 est disponible dans le paquet SOT-23, qui le rend approprié pour l'usage dans des applications espace-contraintes.
| Spécifications techniques de produit | |
| UE RoHS | Non conforme |
| ECCN (US) | EAR99 |
| Statut de partie | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Oui |
| SVHC dépasse le seuil | Oui |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Type | Amplificateur de basse tension |
| Fabricant Type | Amplificateur de basse tension |
| Nombre de canaux par puce | 1 |
| Rail à clôturer | Rail pour clôturer la sortie |
| Technologie transformatrice | BiCMOS |
| Type de sortie | CMOS |
| Tension maximum de compensation d'entrée (système mv) | 7@5V |
| Tension d'alimentation simple minimum (v) | 2,7 |
| Tension d'alimentation simple maximum (v) | 5,5 |
| Courant maximum de compensation d'entrée (uA) | 0.05@5V |
| Courant typique de polarisation d'entrée (uA) | 0.015@5V |
| Courant maximum de polarisation d'entrée (uA) | 0.25@5V |
| Courant maximum d'approvisionnement (mA) | 0.25@5V |
| Courant de sortie typique (mA) | 60 |
| Type d'alimentation d'énergie | Simple |
| Taux de groupe typique (V/us) | 1@5V |
| Densité typique de tension de bruit d'entrée (nV/rtHz) | 39@5V |
| Gain typique de tension (DB) | 100 |
| Noninverting typique a entré la densité actuelle de bruit (pA/rtHz) | 0.21@5V |
| PSRR minimum (DB) | 50 |
| CMRR minimum (DB) | 50 |
| Gamme minimum de CMRR (DB) | 50 à 60 |
| Produit typique de largeur de bande de gain (mégahertz) | 1 |
| Appui arrêté | Non |
| Température de fonctionnement minimum (c) | -40 |
| Température de fonctionnement maximum (c) | 125 |
| Catégorie de la température de fournisseur | Industriel |
| Emballage | Bande et bobine |
| Support | Bâti extérieur |
| Taille de paquet | 1,1 |
| Largeur de paquet | 1,75 (maximum) |
| Longueur de paquet | 3,05 (maximum) |
| La carte PCB a changé | 5 |
| Nom de forfait standard | IVROGNE |
| Paquet de fournisseur | SOT-23 |
| Pin Count | 5 |
| Forme d'avance | Mouette-aile |
