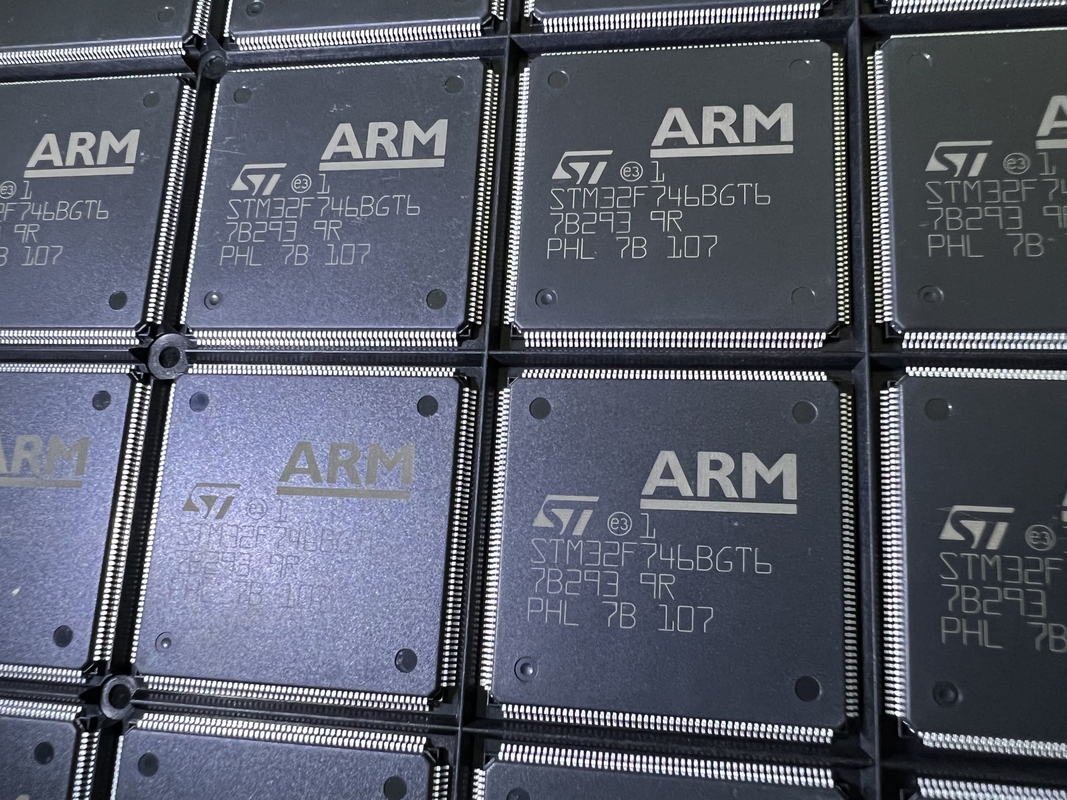

Nouveau et original circuit intégré TQFP208 de STM32F746BGT6
ISO9001.pdf
STM32F746BGT6 est un microcontrôleur à 32 bits basé sur le noyau du BRAS Cortex-M7. Ce qui suit sont ses paramètres principaux :
Fréquence d'unité centrale de traitement : 216MHz
Capacité de stockage instantanée : 1MB
Capacité de RAM : 320KB
Quantité d'entrée-sortie : 208
Interfaces de communication : UART, SPI, le ² C. d'I PEUVENT, etc.
Emballage : TQFP208
Ce qui suit sont quelques applications de STM32F746BGT6 :
Contrôle industriel : STM32F746BGT6 peut être employé pour par acquisition de données, le contrôleur, le contrôle de mouvement, etc. dans le contrôle industriel.
Smart Home : STM32F746BGT6 peut également être employé pour les appareils ménagers, les contrôleurs, etc. futés dans les maisons futées.
Matériel médical : Dû à sa haute consommation de performance et de puissance faible, STM32F746BGT6 est un contrôleur utilisé généralement dans le matériel médical, tel que les instruments médicaux, les électrocardiographes, etc.
Conclusion : STM32F746BGT6 est un microcontrôleur à 32 bits performant et de basse puissance approprié pour différents champs tels que le contrôle industriel, une maison futée, un matériel médical, etc. Il a une unité centrale de traitement ultra-rapide et des interfaces de communication riches, qui peuvent répondre aux besoins de divers scénarios d'application. Son emballage est TQFP208, approprié au support de SMT.
| Spécifications techniques de produit | |
| UE RoHS | Conforme |
| ECCN (US) | EAR99 |
| Statut de partie | Actif |
| HTS | 8542.31.00.01 |
| Des véhicules à moteur | Non |
| PPAP | Non |
| Nom de famille | STM32F |
| Architecture de jeu d'instructions | RISC |
| Noyau de dispositif | ARM Cortex M7 |
| Architecture de noyau | BRAS |
| Fréquence maximum d'unité centrale de traitement (mégahertz) | 216 |
| Fréquence de base maximum (mégahertz) | 216 |
| Largeur de bus de données (peu) | 32 |
| Type de mémoire de programme | Instantané |
| Capacité de la mémoire de programme | 1MB |
| RAM Size | 340KB |
| Programmabilité | Oui |
| Type d'interface | CAN/Ethernet/I2C/I2S/SPI/UART/USART/USB |
| Nombre d'I/Os | 168 |
| No. de minuteries | 15 |
| PWM | 2 |
| Nombre de CDA | Triple |
| Canaux de CDA | 24/24/24 |
| Résolution de CDA (peu) | 2012/12/12 |
| Nombre de DACs | Simple |
| DAC Channels | 2 |
| DAC Resolution (peu) | 12 |
| USART | 4 |
| UART | 4 |
| USB | 2 |
| SPI | 6 |
| I2C | 4 |
| I2S | 3 |
| BOÎTE | 2 |
| Ethernet | 1 |
| Chien de garde | 2 |
| Port principal parallèle | Non |
| Horloge temps réel | Oui |
| Usages spéciaux | Contrôleur de BOÎTE |
| Tension d'alimentation minimum d'opération (v) | 1,7 |
| Tension d'alimentation typique d'opération (v) | 1,8|2,5|3,3 |
| Tension d'alimentation maximum d'opération (v) | 3,6 |
| Dissipation de puissance maximum (mW) | 1053 |
| Température de fonctionnement minimum (c) | -40 |
| Température de fonctionnement maximum (c) | 85 |
| Catégorie de la température de fournisseur | Industriel |
| Emballage | Plateau |
| Support | Bâti extérieur |
| Taille de paquet | 1,4 |
| Largeur de paquet | 28 |
| Longueur de paquet | 28 |
| La carte PCB a changé | 208 |
| Nom de forfait standard | QFP |
| Paquet de fournisseur | LQFP |
| Pin Count | 208 |
| Forme d'avance | Mouette-aile |
